MÓDULOS SCADA
GIS industrial
Control visual por ubicación.
El módulo GIS (Geographic Information System) permite integrar mapas interactivos con datos operativos en tiempo real, ofreciendo una vista espacial de procesos, activos e instalaciones distribuidas.
Explora ejemplos reales de paneles GIS
Propósito de la pantalla

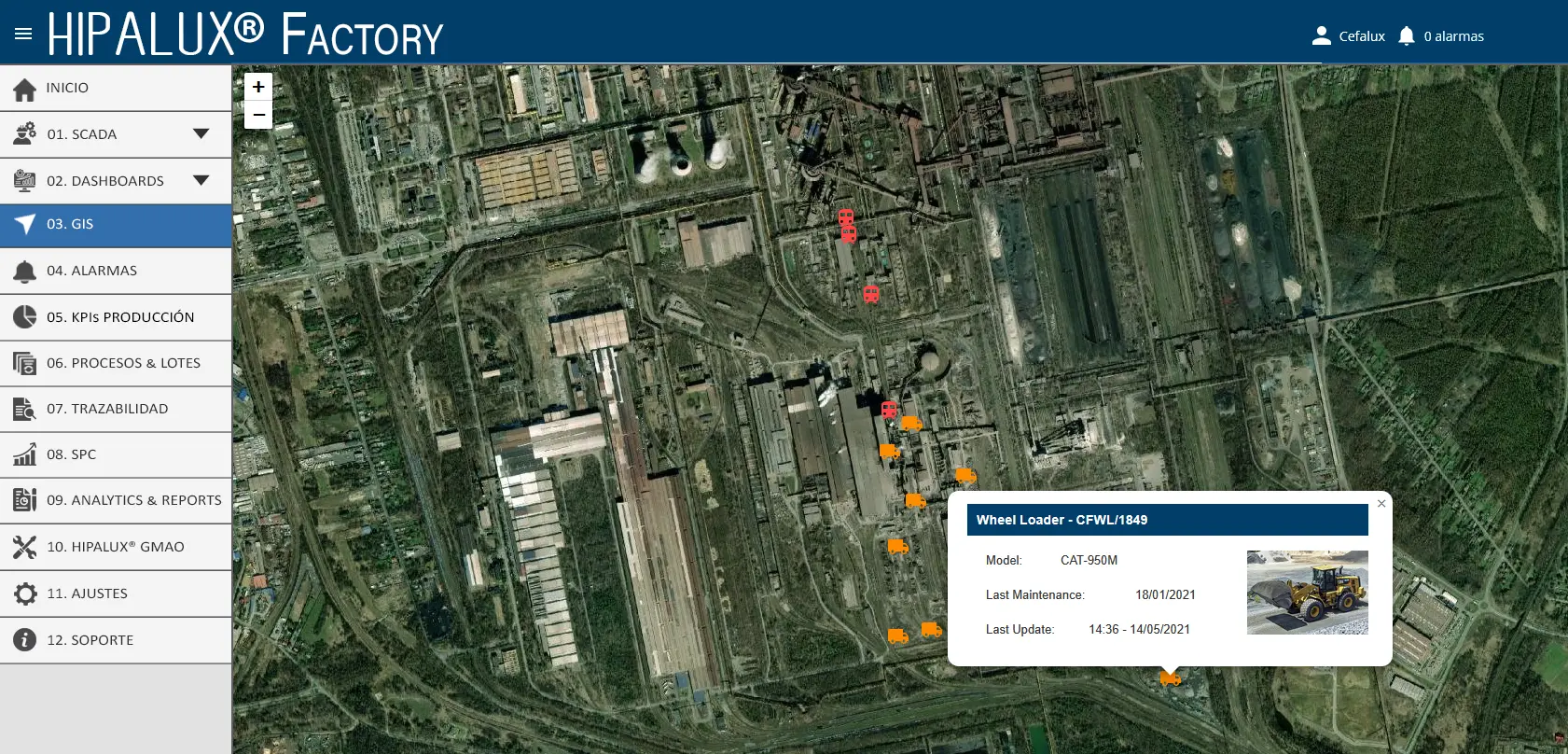

Esta pantalla integra un visor GIS (Geographic Information System) sobre una imagen satelital del entorno industrial, permitiendo la ubicación espacial de equipos, vehículos o zonas críticas. Muestra mediante iconos personalizados la posición de elementos móviles o fijos en planta (camiones, estaciones de pesaje, hornos, puntos de carga, etc.) en tiempo real o cuasi-real.
Contexto de Uso
Esta interfaz se emplea como herramienta de apoyo para supervisión logística y operativa dentro de plantas industriales con gran extensión territorial, como acerías, cementeras o refinerías. Permite a operadores y supervisores situar visualmente los activos en el espacio y tomar decisiones ágiles basadas en la proximidad, trayectorias o distribución geográfica. Aunque no controla directamente procesos, complementa el SCADA al ofrecer un mapa operativo vivo que mejora la toma de decisiones en tiempo real.
Funcionalidades por usuario
Supervisor logístico o de operaciones
- Localizar vehículos o unidades móviles en el perímetro industrial.
- Verificar su distribución y estado operativo mediante códigos de color o iconografía.
- Detectar cuellos de botella o acumulaciones en puntos clave.
Operador de sala de control
- Consultar posición de activos sin necesidad de cambiar a vistas SCADA complejas.
- Lanzar órdenes o notificaciones a unidades en campo en función de la ubicación.
Técnico de mantenimiento
- Ubicar rápidamente equipos que han reportado alarmas.
Ejemplo práctico
Durante el turno de tarde, el responsable de operaciones accede al módulo GIS para revisar el estado de la flota móvil dentro del complejo industrial. Al hacer clic sobre uno de los iconos, identifica el Wheel Loader CFWL/1849, visualizando su posición exacta en el mapa satelital. El sistema le muestra que el último mantenimiento fue realizado el 18/01/2021 y que su última actualización fue a las 14:36 del 14/05/2021.
Dado que han pasado varios meses desde el mantenimiento anterior, y el equipo ha estado trabajando en zonas de alto desgaste, se programa una orden preventiva desde el módulo GMAO directamente asociado al GIS. Además, gracias a la ubicación, se asigna al técnico más cercano para intervenir sin demoras ni desplazamientos innecesarios.
Impacto:
- Reducción del riesgo de avería por falta de mantenimiento.
- Optimización de los tiempos de intervención gracias a la geolocalización.
- Coordinación inmediata entre los módulos GIS y GMAO para una respuesta ágil y eficiente.
Beneficios operativos
- Monitoreo espacial dinámico: Visualización en tiempo real de la ubicación de activos clave en toda la planta, integrando información operativa con georreferenciación.
- Agilidad en la toma de decisiones: Permite identificar visualmente situaciones críticas, zonas congestionadas o equipos fuera de ruta, sin necesidad de revisar múltiples datos tabulares.
- Apoyo al mantenimiento y logística: Optimiza desplazamientos y planificación de rutas de mantenimiento o transporte, mejorando la eficiencia general del sistema.
- Sinergia con el SCADA: Actúa como capa superior de visualización, complementando la supervisión detallada del SCADA con una visión macro del entorno.
- Escalabilidad y personalización: Permite añadir nuevas capas de información (zonas de seguridad, puntos de muestreo, sensores ambientales…) en función del sector o la operación.
Propósito de la pantalla

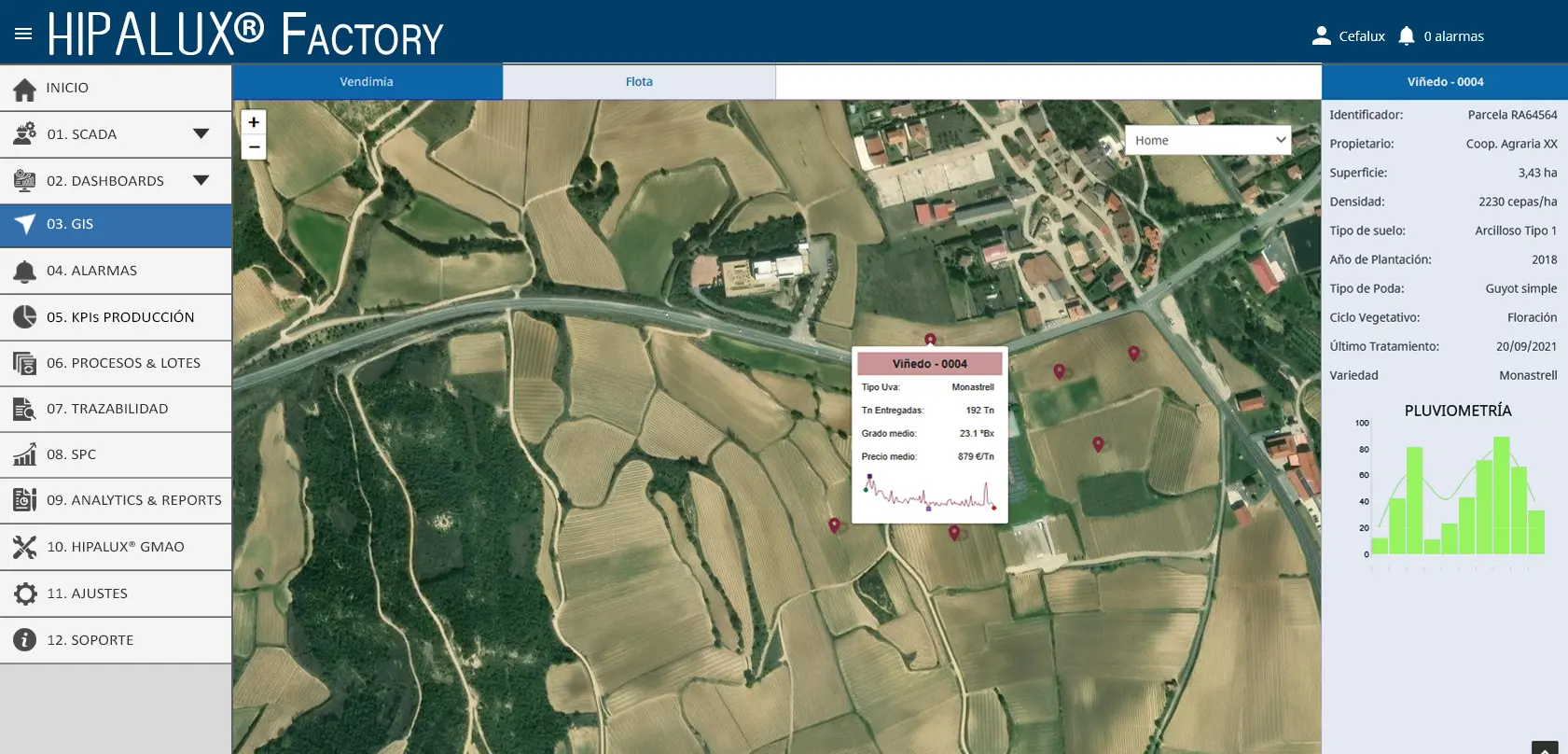

Esta pantalla, perteneciente al módulo GIS de Hipalux® Factory, permite visualizar en un mapa satelital la localización exacta de cada parcela agrícola —en este caso, viñedos— junto con los indicadores clave de su rendimiento, estado agronómico y evolución ambiental. El sistema asocia cada marcador con una ficha detallada de datos técnicos, trazabilidad histórica, producción entregada, pluviometría y condiciones del cultivo.
Contexto de Uso
Diseñada para entornos agrícolas o agroindustriales, esta funcionalidad es clave para cooperativas, bodegas o explotaciones vitivinícolas que gestionan grandes extensiones y necesitan mantener una trazabilidad completa de cada parcela. Permite registrar tanto variables físicas (densidad de cepas, superficie, pluviometría) como técnicas (tipo de poda, ciclo vegetativo, fecha de último tratamiento) y comerciales (precio medio por tonelada, grado de azúcar, rendimiento).
Decisiones que permite tomar:
- Planificar vendimias basándose en datos históricos y grado medio.
- Evaluar tratamientos pendientes o riesgos fitosanitarios por parcela.
- Identificar las zonas con menor rendimiento o pluviometría deficiente.
- Tomar decisiones comerciales con base en indicadores reales por variedad.
Funcionalidades por usuario
Técnicos agrícolas:
- Consulta de tipo de suelo, ciclo vegetativo y variedad por parcela.
- Análisis de pluviometría y estado de tratamientos recientes.
- Validación de la evolución de grado Brix y producción estimada.
Responsables de explotación:
- Monitorización del rendimiento real por hectárea.
- Identificación de patrones de mejora o decrecimiento año a año.
- Gestión visual y comparativa entre parcelas según criterios comerciales.
Dirección técnica:
- Revisión histórica de condiciones climáticas y decisiones agronómicas.
- Análisis cruzado entre tipo de suelo, poda y producción final.
- Generación de informes de trazabilidad para auditorías o certificaciones.
Ejemplo práctico
Desde el mapa GIS, un técnico agrícola selecciona el Viñedo 0004, identificado como variedad Monastrell. Observa que ha entregado 192 Tn con un grado medio de 23,1 ºBrix y un precio medio de 879 €/Tn. La pluviometría muestra una caída durante el mes de julio, lo cual explica un aumento del grado de azúcar. Gracias a esta información, el equipo técnico decide adelantar la vendimia para preservar la frescura del vino joven y evitar sobremaduración.
Beneficios operativos
- Visualización en tiempo real de todas las parcelas agrícolas.
- Control detallado de cada viñedo: desde variedad hasta tratamientos aplicados.
- Mayor trazabilidad para certificaciones de calidad y sostenibilidad.
- Optimización del calendario de vendimia según condiciones reales.
- Mejora de decisiones agronómicas con base en datos ambientales.
- Herramienta ideal para cooperativas con múltiples productores.
GESTIÓN AVANZADA
Localiza activos, analiza zonas críticas y coordina mantenimiento con mapas interactivos.
Características generales del módulo
→ Representación geoespacial: Visualización de plantas, líneas o equipos sobre mapas reales (Google Maps, OpenStreetMap, etc.).
→ Monitorización contextualizada: Estado en tiempo real de activos o alarmas asociado a su ubicación física.
→ Filtrado por región o zona: Agrupación y análisis por ubicación, útil en redes de plantas o servicios técnicos distribuidos.
→ Integración con el SCADA: Acceso directo desde el mapa a datos de proceso, alarmas o históricos.
→ Acceso multiplataforma: Visualización desde navegadores, tablets o smartphones con acceso remoto.
Visualización GIS de activos industriales móviles
Visualiza vehículos, estaciones de carga, unidades móviles o zonas críticas directamente sobre el mapa con iconos diferenciados y estados dinámicos.
→ Geolocalización en tiempo real de vehículos y maquinaria:Sigue el recorrido, la ubicación y el estado operativo de activos móviles clave.
→ Detección de incidencias por ubicación y estado operativo:Identifica congestiones, riesgos o equipos en mal estado directamente desde el visor geoespacial.
→ Acciones correctivas vinculadas a distancia y proximidad: Asigna órdenes de trabajo al técnico más cercano y planifica mantenimientos sin perder tiempo.
→ Planificación de mantenimiento y logística desde el mapa:Integra la visión geográfica en la toma de decisiones diarias, desde mantenimiento hasta logística de planta.
Aplicación GIS para gestión agrícola avanzada
Más allá de la industria el GIS de Hipalux® Factory también se adapta a explotaciones agrícolas o vinícolas, ofreciendo trazabilidad y control completo por parcela.
→ Mapa satelital con detalle de parcelas y fichas técnicas:Consulta variedad, tipo de suelo, tratamientos aplicados o ciclo vegetativo desde el mapa.
→ Monitorización de pluviometría, variedades y producción:Visualiza la evolución de cada parcela en tiempo real, ideal para bodegas, cooperativas o productores agrícolas.
→ Gestión visual de tratamientos, podas y rendimiento por hectárea:Compara el rendimiento anual entre parcelas y ajusta tratamientos según necesidades reales.
→ Decisiones agronómicas basadas en trazabilidad y datos históricos:Planifica vendimias, detecta riesgos y optimiza el rendimiento del suelo con información visual, precisa y auditada.
Ventajas clave del módulo
→ Mejora la supervisión en instalaciones geográficamente dispersas.
→ Facilita la localización rápida de incidencias.
→ Aporta una capa visual intuitiva para toma de decisiones.
